紅外截止濾光片切換器(IR CUT切換器)

2024-07-19 派大莘

紅外截止濾光片切換器(IR CUT切換器),也叫IR-CUT雙濾光片切換器,是一種用于攝像機等光學設備中的關鍵配件,它主要通過切換不同的濾光片來優化設備在不同光線條件下的成像效果,通常由一個紅外截止低通濾光片(非紅外濾光片)、一個全光譜光學濾光片、動力機構以及外殼組成,它通過一塊電路控制板來進行切換、定位。

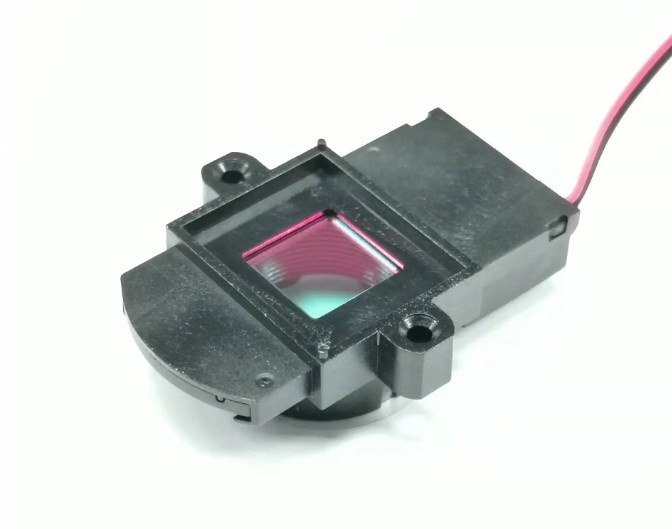

 紅外濾光片切換器(IR CUT切換器)

(圖源網絡,侵刪)

紅外截止濾光片切換器,簡言之,是由濾光片(一片紅外截止或吸收濾光片和一片全透光譜濾光片)和動力部分(可以是電磁、電機或其他動力源)構成的,用于讓濾光片在白天切換到不感紅外濾光片和晚上切換到感紅外濾光片的紅外攝像機配件。



工作原理

當白天的光線充分時,電路控制板會驅使切換器切換并定位到紅外截止濾光片工作,阻斷紅外光進入傳感器,這時CCD(電荷耦合器件)或CMOS(互補金屬氧化物半導體)能夠還原出真實色彩,避免紅外線對色彩還原的干擾。

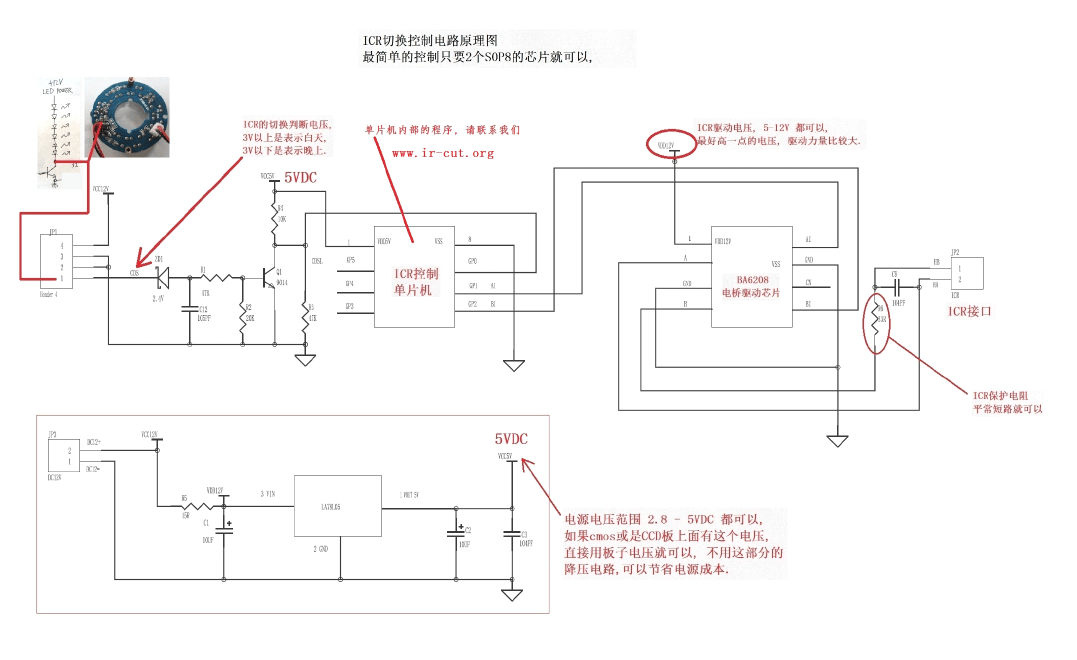

 紅外濾光片切換器(IR CUT切換器)電路圖

(圖源網絡,侵刪)

當夜間可見光不足時,紅外截止濾光片自動移開,全光譜光學濾光片開始工作。這時,它能感應紅外燈的紅外光,配合紅外補光燈實現低照度黑白成像,使CCD或CMOS充分利用到所有光線,從而大大提高了紅外攝像機的夜視性能,整個畫面也就清晰自然了。


應用場景

安防監控?cái)z像頭:白天保持自然色彩,夜間利用紅外補光實現黑白夜視。

車載攝像頭:適應晝夜光線變化,避免夜間紅外干擾。

工業檢測:切換模式以兼容可見光與紅外成像需求。


注意事項

切換噪音:電磁驅動可能產生輕微聲響,不適用于靜音場景。

機械壽命:通常需耐受數十萬次切換(如50萬次以上)。

校準需求:移除IR Cut后需調整白平衡,確保夜間成像效果。



紅外截止濾光片切換器是攝像機等光學設備中的重要配件,它通過切換不同的濾光片來優化設備在不同光線條件下的成像效果。隨著科技的不斷發展,紅外濾光片切換器的性能將不斷提升,為各種應用場景提供更加優質的成像體驗。
