本產品是一款專為 45度入射角設計的520二向色分光鏡。其核心功能是根據波長對入射光進行精確分離與能量分配：高效反射440-520nm波段的藍綠光，同時允許520-1100nm波段的黃綠光及紅外光以5-10%的特定低透過率通過。這種獨特的分光特性使其成為需要光路監控、功率采樣或低強度照明的精密光學系統的理想元件。

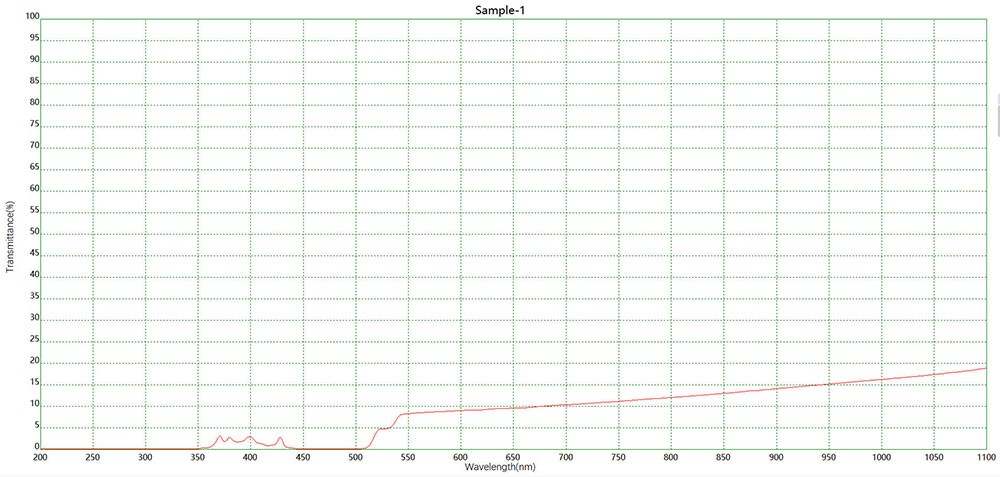

520二向色鏡光譜

參數特點

材質：光學玻璃

入射角：45°

尺寸：定制

透射波段：T＞5%@520-1100nm（黃綠紅光）

反射波段：T＜1%@440-500nm（綠光）

波段范圍：440-535nm（可定制）

精確分光與波長選擇：在520nm波長附近實現高效的二向色分光，同時提供精確的透射/反射能量比。

透射率可控：透射通道設計有固定的低透過率（5-10%），適用于采樣或衰減應用。

高反射率：對440-520nm波段保持極高的反射率（>99%），確保主光路能量損失最小。

定制化靈活：尺寸及特定分光比例可根據需求定制。

關鍵光學指標

參數	說明
產品類型	二向色分光鏡
設計入射角	45°
透射波段	520nm-1100nm
透射率(T)	5%-17% (在整個透射波段內)
反射波段	440nm-520nm(可定制至535nm)
反射率(R)	對應透射率，反射率約為 90%-95% (估算)
基材	光學玻璃
尺寸	支持定制

工作原理與應用場景

該元件將一束入射光分離為兩路：

反射路（主路）：承載大部分能量的440-520nm光波，反射率高達90-95%。

透射路（采樣路）：520-1100nm的光波以5-10%的強度透過，用于監控或輔助照明。

典型應用

激光功率/光路監控：利用低透射路連接探測器，實時監測主激光功率而不影響主光路。

多通道成像系統：將可見光主反射用于成像，同時用透射的少量紅外光進行輔助定位或追蹤。

生物醫學儀器：在熒光系統中，主反射光用于激發，透射光路可用于同步進行低強度寬場照明。

光譜分析：將光信號按波長分離并分配至不同探測器。
